三棍闸-摆闸-翼闸方案

2022年11月15日      来源:游逗

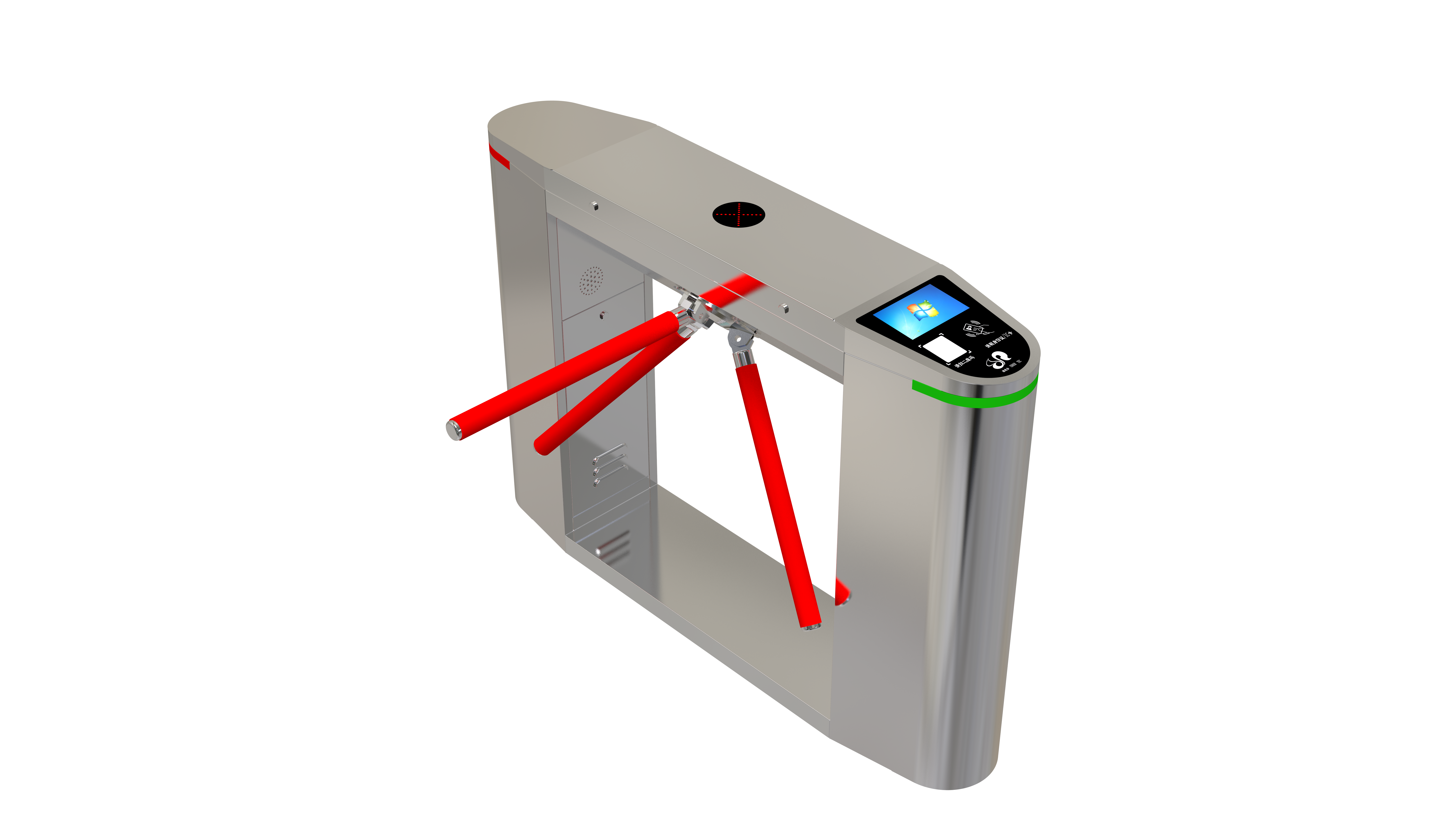

1、三辊闸产品介绍

参数说明:

Ø 箱体尺寸:长1400*宽280*高1000mm;

Ø 标准杆长:550mm;通道宽:600mm;

Ø 电压输入:AC220V±10%、50HZ;

Ø 电源输出:DC5V、12V、24V;

Ø 工作电流:<2.5A;

Ø 检 修 口:2个;

Ø 噪音指标:≤50dB;

Ø 开闸时间:0.2秒;

Ø 闸机重量:90~170kg;

Ø 工作温度:-20℃~85℃;

Ø 相对湿度:5%~90% 无结露;

Ø 单机功耗:静态20W、动态70W;

Ø 驱动方式:光电感应、电机驱动;

Ø 信号输入:300~500ms无源触点信号;

Ø 抗干扰:防雷抗浪涌能力1500KVA以上;

Ø 防护等级:密封、防水、防尘、防护达IP65;

Ø 闸机组成:机芯、箱体、档杆、控制器、驱动板、电源模块;

Ø 结构:框架结构/不锈钢厚1.5mm,档杆、转轴等厚2mm以上;

功能特性:

Ø 纯电动机芯安全性能高;

Ø 拥有可靠的安全保护措施;

Ø 寿命:10年以上非易耗品;

Ø 档杆方向:单/双向电子控制;

Ø 驱动方式:光电感应、电机驱动;

Ø 掉电自由通行或锁死两种方式可选;

Ø 具有声光报警功能方便使用与维护;

Ø 电机防堵转及档杆光电自检复位功能;

Ø 具备自检测、自诊断、自动报警功能;

Ø 防反转:防反转或逆向通行锁定功能;

Ø 转动次数:连续转动500万次以上无故障;

Ø 机芯采用柔性传动方式匀速转动经久耐用;

Ø 运行平稳、噪音小、缓冲柔和,稳定性好;

Ø 具有过热、过流、短路、过压、欠压保护功能;

Ø 通行速度:30人/分(正常)45人/分钟(快速);

Ø 具备上电自检功能, 10-30s内无人通行自动锁定;

Ø 造型美观大方,防锈、耐用、防水防雨,防紫外线;

Ø 三种可选机芯:上电锁死、掉电自由旋转、机械机芯;

Ø 防止反方向拉动挡杆或逆向通行时锁定,并自动复位;

Ø 高性能的控制板,抗干扰能力强、系统稳定,驱动模块不发热、功耗低;

Ø 可外接UPS不间断电源,且有4种断电模式选择,满足各种场所的需求;

Ø 机体采用符合人体工程学设计,外形设计新颖大方美观,体现人性化设计;

Ø 独特的减速电机及多楔带变速传动及编码电控复位装置,有效地实现了挡板的精确定位及锁定;

Ø 进出方式:

1、锁闭;

2、电脑远程控制;

3、授权进出控制;

Ø 接口技术参数:

1、RS232接口1个;

2、打卡信号(无源)2个;

3、消防信号口1个;

4、工作环境:室内、室外(配防雨架);

Ø 档杆驱动方式:三种方式:

1、直接转动

2、手动转动

3、先转动10度再手动转动

Ø 通行方式:单向/双向:

1、单向通行:只允许单方向通行,另一方向有人闯入则报警,指示灯随打卡信号的状态变换颜色

2、双向通行:允许双向通行,哪方先打卡哪方有效,另一方则不能同时打卡;

3、如一方打卡后,另一方有人闯入则报警,指示灯随打卡信号的状态变换颜色。

Ø 24V直流电机静音转动;采用了独特的减速电机及多楔带变速传动及编码电控复位装置,有效地实现了闸杆的精确定位及锁定;

Ø 采用先进的高灵敏性光电接近开关代替传统的限位开关,可满足电机快速起、停的要求,以及档杆有效地实现快速精准的定位。

Ø 标准的电气接口,可与多种读卡器相连接,以微处理器为核心的模块电气控制系统,可实现智能化管理。通过计算机实现远程开/关闸控制与管理;

Ø 外层采用304不锈钢板冲压成型,内层采用冷板喷塑。电机转动及闸杆复位经光电检测,微处理器信号处理,因此转动平稳性能稳定;

Ø 具有个性化的安装介面,亚克力刷卡平台,良好的扩充性能,支持多种方式读卡,可集成IC卡、ID卡、指纹、红外面部识别仪、条码卡、二维码、磁卡及条形码等各种读写方式任意选择;

Ø 产品的结构设计与微处理器机控制及各种读写功能有机地融为一体,通过各种读写操作,完成通道通行控制,并能实现考勤功能、收费功能及计数功能,同时将读取的信息存入微处理器控制系统或计算机管理系统中;

Ø 本产品还可与电脑系统组成,以读取的信息记录为对象,采用本公司开发的管理软件以及售检票系统进行信息处理,可实现计费、统计、考勤、身份识别,售票,检票等管理功能,也是本产品最具特色的功能之一

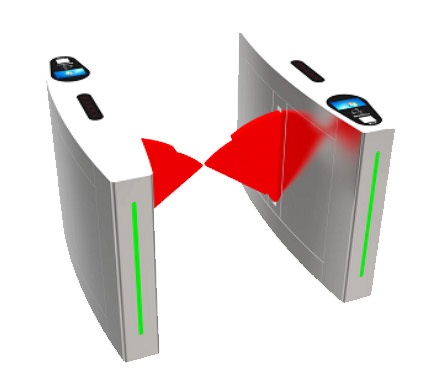

  • 翼闸产品介绍

翼闸闸机产品资料说明:

1、产品概述:

◇ 外壳框架采用优质不锈钢制造,闸翼与箱体的缝隙非常小,内部构件全部经过防锈防腐处理,经久耐用。

◇ 采用高品质的直流有刷马达驱动闸翼伸缩,同步性非常好,运转平稳,不抖动,低噪音,通行速度快;闸翼开闭的速度和延时时间可调。

◇ 通过3对以上军工级高性能红外探测器,可以精确地实现防尾随、检测非法通行、防夹防碰伤和方向判别等功能。

◇ 中烨智能翼闸默认由两台单机芯和一台双机芯组成一组双通道,也可定制为两台单机芯组成一组单通道,或两台单机芯和若干台双机芯组成一组多通道。

◇ 该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用,通过选配中烨系统或各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等,协调实现对通道智能化控制与管理等。


2、功能描述:

闸机自带液晶中文显示屏及6组中文语音播报功能(工作状态下语音内容可以自由选择),显示闸机工作状态及进出人数;进入设置界面全中文菜单,直观、操作方便;

◇ 可定义出入口记忆功能;“禁止”则为第一个刷卡人通过以后,第二人刷卡才能有效;“允许”则为多少个人刷卡即允许连续多少个人通过。

◇ 可定义红外重叠时间,由于有些闸机红外数量过多之间间距短(比如报警红外与防夹很近),防止人体同时挡住2个红外语音会误报。

◇ 自动复位功能:(可选远程手动复位模式)
(1)合法通行信号给予后,在规定通行时间(可调)内无人通行,系统会自动将闸翼恢复拦阻原位,取消此次通行。
(2)系统异常或非法通行,导致闸翼没有归于拦阻零位,超过设定时间(可调)后系统自动将闸翼恢复拦阻零位。

◇ 断电开闸功能:断电时系统会自动打开闸翼成敞开状态,方便疏散人群,符合消防要求。

◇ 防非法闯入功能:受控通行时没有给予合法通行信号或禁止通行时,强行进入通道将被视为非法闯入,系统会自动语音提示“非法闯入请刷卡”或报警(可选)并确保闸翼关闭。

◇ 防反向闯入功能:某一方向的通行过程结束之前,行人从相反方向进入通道将被视为反向闯入,系统会自动语音提示或报警并关闭闸翼。

◇ 防尾随通行功能:红外探测器检测行人通行状况,检测到尾随现象后系统会自动报警并关闭闸翼。

◇ 上电自检功能:设备在上电或重启时,会自动检测功能是否正常,发现异常会报警提示。

◇ 智能报警功能:包括非法闯入、反向闯入、尾随通行、上电自检等报警,可与其他报警监控设备联动,并通过软件设置报警模式和参数。

◇ 防夹防碰伤功能:
(1)红外防夹:在靠近中烨闸翼活动的区域(防夹区域)安装红外探测器,一旦检测到防夹区域有人或物体,闸翼自动停止动作;直到人或物体离开防夹区域后,闸翼才继续动作。
(2)机械防夹:闸翼在关闭过程中碰到阻碍,闸翼会停止、电机空转3秒检测物体是否离开,如还有物体电机停止运转;闸翼关闭过程中的冲撞力在安全范围内。

◇ 防冲撞功能:采用中烨智能独创的业内领先的机械结构,闸翼在关闭状态下,无法用外力打开,并且可承受安全范围内的冲撞力。

◇ 紧急逃生功能:配置断电自动开功能,使系统自动打开闸翼,方便疏散人群(可选远程控制)。

◇ 通行指示功能:箱体前端及顶部安装LED指示通行状态和通行方向。

◇ 通行限止功能:可通过菜单设置进或出不允许通行,以满足特殊情况下的人员管理。

◇ 兼容性:配置干接点信号输出接口和宽阈电平信号输入接口,兼容各类门禁控制器。

3、结构参数:

◇ 箱体材质:不锈钢工艺

◇ 箱体尺寸:1400×300×1000(mm)(可定制)

◇ 钢板厚度:上盖1.5mm(足厚) / 机身1.2mm(足厚)

◇ 表面处理:拉丝(默认) / / 烤漆(可选,颜色可定制)

◇ 闸翼材质:有机玻璃

◇ 通道宽:600mm

4、技术参数:

◇ 电源电压:交流220V

◇ 工作电压:直流24V

◇ 运转功耗:36W

◇ 待机功耗:17W

◇ 机械机芯:无损静音 自带机械防夹机芯

◇ 驱动电机:直流电机

◇ 输入接口:继电器开关信号或12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA

◇ 通信接口:RS485标准

◇ 通行速度:30-40人/分钟

◇ 工作温度:-30℃ ~ 80℃

◇ 相对湿度:0 ~ 95%(不冷凝)

◇ 工作环境:室内 / 室外(需要加雨篷)

◇ 平均无故障运行次数:500万次

◇ 闸门开、关时间: 0.5秒
◇ 上电后进入通行状态所需时间: 2秒
◇ 出现故障后的自动复位时间:10秒

◇ 防水防晒防尘设计:系统级IP41 / 电气部分IP65制特性:

◇ 三色灯光,可以选择.



  • 摆闸产品介绍

摆闸闸机产品资料说明:

1、产品概述:

◇ 外壳框架采用优质不锈钢制造,闸翼与箱体的缝隙非常小,内部构件全部经过防锈防腐处理,经久耐用。

◇ 采用高品质的直流有刷马达驱动闸翼伸缩,同步性非常好,运转平稳,不抖动,低噪音,通行速度快;闸翼开闭的速度和延时时间可调。

◇ 通过3对以上军工级高性能红外探测器,可以精确地实现防尾随、检测非法通行、防夹防碰伤和方向判别等功能。

◇ 中烨智能翼闸默认由两台单机芯和一台双机芯组成一组双通道,也可定制为两台单机芯组成一组单通道,或两台单机芯和若干台双机芯组成一组多通道。

◇ 该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用,通过选配中烨系统或各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等,协调实现对通道智能化控制与管理等。


2、功能描述:

闸机自带液晶中文显示屏及6组中文语音播报功能(工作状态下语音内容可以自由选择),显示闸机工作状态及进出人数;进入设置界面全中文菜单,直观、操作方便;

◇ 可定义出入口记忆功能;“禁止”则为第一个刷卡人通过以后,第二人刷卡才能有效;“允许”则为多少个人刷卡即允许连续多少个人通过。

◇ 可定义红外重叠时间,由于有些闸机红外数量过多之间间距短(比如报警红外与防夹很近),防止人体同时挡住2个红外语音会误报。

◇ 自动复位功能:(可选远程手动复位模式)
(1)合法通行信号给予后,在规定通行时间(可调)内无人通行,系统会自动将闸翼恢复拦阻原位,取消此次通行。
(2)系统异常或非法通行,导致闸翼没有归于拦阻零位,超过设定时间(可调)后系统自动将闸翼恢复拦阻零位。

◇ 断电开闸功能:断电时系统会自动打开闸翼成敞开状态,方便疏散人群,符合消防要求。

◇ 防非法闯入功能:受控通行时没有给予合法通行信号或禁止通行时,强行进入通道将被视为非法闯入,系统会自动语音提示“非法闯入请刷卡”或报警(可选)并确保闸翼关闭。

◇ 防反向闯入功能:某一方向的通行过程结束之前,行人从相反方向进入通道将被视为反向闯入,系统会自动语音提示或报警并关闭闸翼。

◇ 防尾随通行功能:红外探测器检测行人通行状况,检测到尾随现象后系统会自动报警并关闭闸翼。

◇ 上电自检功能:设备在上电或重启时,会自动检测功能是否正常,发现异常会报警提示。

◇ 智能报警功能:包括非法闯入、反向闯入、尾随通行、上电自检等报警,可与其他报警监控设备联动,并通过软件设置报警模式和参数。

◇ 防夹防碰伤功能:
(1)红外防夹:在靠近中烨闸翼活动的区域(防夹区域)安装红外探测器,一旦检测到防夹区域有人或物体,闸翼自动停止动作;直到人或物体离开防夹区域后,闸翼才继续动作。
(2)机械防夹:闸翼在关闭过程中碰到阻碍,闸翼会停止、电机空转3秒检测物体是否离开,如还有物体电机停止运转;闸翼关闭过程中的冲撞力在安全范围内。

◇ 防冲撞功能:采用中烨智能独创的业内领先的机械结构,闸翼在关闭状态下,无法用外力打开,并且可承受安全范围内的冲撞力。

◇ 紧急逃生功能:配置断电自动开功能,使系统自动打开闸翼,方便疏散人群(可选远程控制)。

◇ 通行指示功能:箱体前端及顶部安装LED指示通行状态和通行方向。

◇ 通行限止功能:可通过菜单设置进或出不允许通行,以满足特殊情况下的人员管理。

◇ 兼容性:配置干接点信号输出接口和宽阈电平信号输入接口,兼容各类门禁控制器。

3、结构参数:

◇ 箱体材质:不锈钢工艺

◇ 箱体尺寸:1400×280×1000(mm)(可定制)

◇ 钢板厚度:上盖1.5mm(足厚) / 机身1.2mm(足厚)

◇ 表面处理:拉丝(默认) / / 烤漆(可选,颜色可定制)

◇ 闸翼材质:有机玻璃

◇ 通道宽:600-850mm

4、技术参数:

◇ 电源电压:交流220V

◇ 工作电压:直流24V

◇ 运转功耗:36W

◇ 待机功耗:17W

◇ 机械机芯:无损静音 自带机械防夹机芯

◇ 驱动电机:直流电机

◇ 输入接口:继电器开关信号或12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA

◇ 通信接口:RS485标准

◇ 通行速度:30-40人/分钟

◇ 工作温度:-30℃ ~ 80℃

◇ 相对湿度:0 ~ 95%(不冷凝)

◇ 工作环境:室内 / 室外(需要加雨篷)

◇ 平均无故障运行次数:500万次

◇ 闸门开、关时间: 0.5秒
◇ 上电后进入通行状态所需时间: 2秒
◇ 出现故障后的自动复位时间:10秒

◇ 防水防晒防尘设计:系统级IP41 / 电气部分IP65制特性:

◇ 三色灯光,可以选择.
